中经记者李玉洋上海报道
像人形机器人、可回收火箭等领域一样，国内Micro-LED产业正进入一个重要窗口期。
第八届中国国际进口博览会（CIIE）期间，天马微电子股份有限公司（深天马A，000050.SZ，以下简称“天马”）展示出自家的Micro-LED透明显示解决方案，包括14.1英寸隐形提词器、8.07英寸抬头显示（HUD）等5款Micro-LED重磅展品。该公司透露，这些展品由中国企业自主实现全制程贯通并具备小批量生产能力。
《中国经营报》记者注意到，“十五五”规划建议明确提出，要实施产业创新工程，加快发展新能源、新材料、航空航天、低空经济等战略性新兴产业集群。作为被公认为继LCD、OLED之后的下一代主流显示技术，业界对Micro-LED的探索呼应了国家战略规划对新型显示与战略性电子材料的部署，也为国家战略性新兴产业注入强劲动力。
“透明显示屏会重塑未来场景，未来，有玻璃的地方都可以是透明显示。”天马研发中心总经理、Micro-LED研究院院长秦锋如此表示。根据GlobeNewswire有关报告，预计到2028年，全球Micro-LED显示器市场规模将达到约8亿美元。
行业咨询机构TrendForce集邦咨询分析师余彬对记者表示，Micro-LED是技术密集型产业，融合了包括外延制程、芯片制造、巨量转移、巨量修复、CMOS键合等技术，“目前来看，Micro-LED外延芯片产业可以说中国处于全球领先地位；在其他Micro-LED产业链，如设备、转移制程等，中国厂商也在加速追赶国际厂商的脚步”。
不过，余彬还表示，目前Micro-LED产业最大的掣肘是成本，成本主要与工艺、良率相关。记者了解到，随着多项关键技术的突破与新兴市场需求的引爆，今年Micro-LED在AI/AR眼镜、智能手表等领域实现了市场端的突破，Micro-LED或将真正进入“结果时刻”。
更有行业专家这样评价：“Micro-LED不仅是显示技术的迭代，更是中国面板产业从‘中国制造’迈向‘中国定义’的关键一步。”上市公司利亚德（300296.SZ）回复投资者提问时表示，今年上半年公司MicroLED新签订单已超6亿元，同比增长40%以上。
显示技术的六边形战士面临现实挑战
据了解，Micro-LED指的是LED微缩化和矩阵化技术。华西证券一份研报指出，Micro-LED不仅具备Micro-OLED高分辨率、高PPI、高刷新率、高对比度等特点；同时继承了无机LED的特性，可进一步提升响应时间、功耗和色域等性能，并有效改善Micro-OLED亮度低和寿命短的问题。
事实上，Micro-LED经历了二十多年的发展，虽然产业期待高，但商业化进程缓慢。
中国科学院院士、厦门大学党委书记张荣近期公开表示，目前Micro-LED面临外延、芯片、巨量转移和驱动四大核心挑战。
据了解，所谓的巨量转移是将大量Micro-LED芯片从源基板转移至目标基板的过程，影响着Micro-LED产品量产的进程。
因此，如何快速且精准地将大量微米级LED芯片转移到目标位置成为巨量转移技术亟待解决的问题，而这一问题也影响了Micro-LED大屏的量产，使得Micro-LED大屏商业化迟迟未有突破。
为解决巨量转移这一核心技术瓶颈，记者从天马方面了解到，该公司联合国内设备厂商，自主研发了定制化全自动巨量转移与键合设备，创新性地采用2×16mm大光斑激光技术，该方案将单台设备的转移效率提升至40KKUPH（每小时4000万颗），转移及键合良率稳定在极高水平，从工程层面满足了小批量生产的需求。
此外，全彩显示也是核心技术难点。前述华西证券研报指出，整体来看，Micro-LED微显示器制作的主要难点在于衬底制备、芯片结构、键合工艺及全彩显示等环节。
其中，全彩显示为核心难点，亟待产业突破。目前Micro-LED全彩方案主要包括合光方案、量子点色转换、三色堆叠以及单片直接外延。其中合光方案是相对成熟的路线，但模组体积有待进一步缩小，三色堆叠和单片外延方案工艺难度较高，仍处于实验室阶段。
“目前Micro-LED产业尚未成熟，以大屏应用来看，受MiniLED显示的快速崛起影响，发展Micro-LED产业的急迫性被放缓，成本难以摊薄，整体发展速度不如预期。”余彬表示，以小屏应用来看，如近眼显示场景，已经有量产的产品，不过目前仍处于发展的前期，很多产品都主要是单绿的方案，全彩方案的产品，成本仍处于高位，未来还需要继续优化。
有信心成本会降低

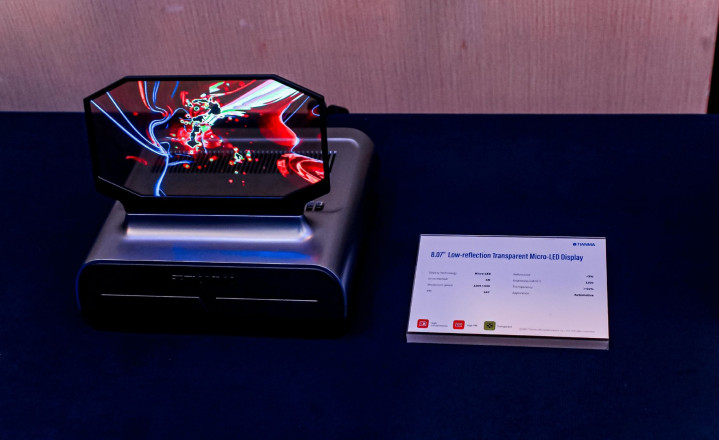

在展品区，记者看到天马8.07英寸Micro-LED低反透明显示器，据工作人员介绍，这是业界首款最高PPI的Micro-LED低反透明屏，适配车窗、仪表等多场景需求。
为破解Micro-LED产业化之路长期受困于良率控制、成本压缩等“卡脖子”难题，天马给出了这样的破题思路：以车载和公共信息显示（PID）为先导应用场景，聚焦高PPI、高透明、高亮度等核心技术方向，构建自主可控的全制程能力。
秦锋强调，显示竞争已步入“玻璃基时代”，行业首条G3.5代全自动巨量转移产线全线贯通。据悉，该产线中超30款设备和材料均为天马联合上下游伙伴首次共同开发，设备国产化率、材料国产化大幅提升，构筑起一条具有中国特色的Micro-LED技术长城。
事实上，高像素密度Micro-LED微显示器通常采用半导体技术的单片集成工艺路线。该技术不仅全流程采用半导体工艺制造，并且关键的像素尺寸通过光刻机加以定义，从而使得像素点尺寸更小、像素间距更小；同时，该技术无须巨量转移技术进行二次转移，可一次性达到超高像素、超高解析度的显示效果。
上海玻纳刻科技有限公司总经理周畅表示，在显示领域，常常把光刻机称作“曝光机”。
在Micro-LED技术加速落地的关键阶段，国产高精度投影曝光机取得重大技术突破。该设备采用半导体级小掩模技术，在显著降低成本的同时，实现超高分辨率和350纳米套刻精度，性能比肩国际主流水平。目前，该公司已交付10多台曝光设备和30多台测量设备，天马、维信诺、京东方、华星光电等面板厂都是其核心客户。
当全球面板产业仍在LED与OLED间徘徊时，Micro-LED这样一块“看不见的屏幕”正在悄然改变显示产业的游戏规则。
“目前来看，在大屏场景，Micro-LED拥有LCD和OLED无法比拟的优势，LCD和OLED在130英寸以上的场景，技术上难以达到，Micro-LED技术则非常容易实现。”余彬表示。
在大屏场景，与Micro-LED技术竞争的还有MiniLED显示屏技术。在小屏场景，AR/AI眼镜也是Micro-LED技术的优势之一，其高亮度的特征，可以很轻松地配合效率较低的光波导方案。
“当然目前AR眼镜的技术路线也很多，组合器的方案除了光波导之外，也有其他技术。目前从产业链的企业看，Micro-LED显示加光波导组合器是很多厂商的研发重心。”余彬说。
记者注意到，Micro-LED领域的AR赛道成为资本投资焦点，多笔上亿元的融资接连不断。今年10月，上海显耀显示（JBD）宣布已完成一笔超10亿元的B2轮融资，资金主要用于加速Micro-LED技术的创新与产品迭代，刷新了全球Micro-LED微显示领域的单笔融资纪录。JBD采用单层刻蚀光波导搭配高亮度Micro-LED光引擎率先应用在雷鸟X3Pro上。
而在终端产品侧，聚焦Micro-LEDAR眼镜的雷鸟创新在8月完成了C++轮融资，影目科技在7月完成了1.5亿元的B2轮融资。
此外，今年下半年，多款搭载Micro-LED的AR及AI眼镜新品密集发布。据不完全统计，仅10月就有5款Micro-LED眼镜发布或开启预售。
对于Micro-LED技术的成本问题，天马Micro-LED研究院副院长席克瑞表示，在同样的情况下，大屏和小屏的芯片成本基本保持不变，“Micro-LED现在相对来说做低PPI的产品成本要比做高PPI的产品要低”。
席克瑞表示，从应用角度看，天马一是选择做Micro-LED透明产品，虽然PPI要比常规的低一半，但是不影响使用场景；二是在LCD、OLED这样成熟技术达不到一些差异化市场需求时，即使Micro-LED的成本贵3到5倍，也有客户愿意买单。
“我们认为产业界把芯片规模和产业规模这两个方向做大后按天配资开户服务网，成本会降低，预期在3—5年内我们现在产品做到OLED的两倍水平，这是有信心的。”他说。
